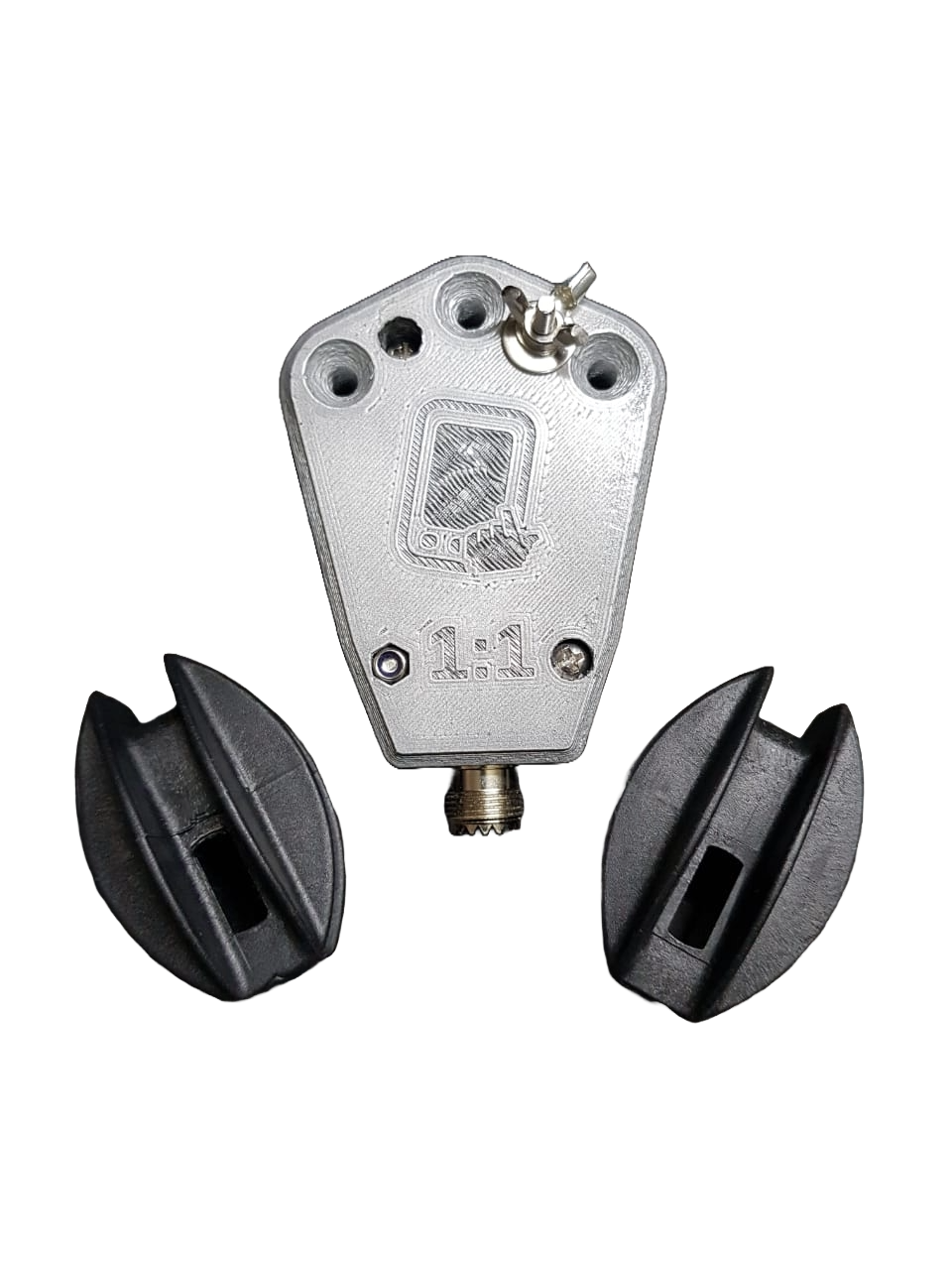

BALUN DE TENSÃO 1:1

FREQUENCIA DE TRABALHO: 1,8 MHZ A 30 MHZ

POTENCIA: 1 KW PEP

FERRITE DE ALTA QUALIDADE

FIO DE COBRE TRANÇADO

CONECTOR COM ISOLAMENTO BRANCO DE OTIMA QUALIDADE

CAIXA PLASTICA DE ABS

PARAFUSOS DE FIXAÇÃO E CONTATO DE AÇO INOX

2 ISOLADORES PLASTICOS TIPO "CASTANHA"

Não acompanha fio para a antena, veja a tabela abaixo para montar a sua antena, são medidas de partida e deverão ser ajustadas para o menor roe de acordo com seu espaço, considere um 1 metro a mais para ter material para ajustar. Pode ser usado fio de cobre ou alucobre de 2,5mm.

Melhor posição é na horizontal ou V invertido com abertura de 120 graus, outras posições e aberturas poderão ser utilizadas.

Para banda de 160m - aproximadamente 40m de fio para cada lado.

Para banda de 80m - aproximadamente 20m de fio para cada lado.

Para banda de 60m - aproximadamente 15m de fio para cada lado.

Para banda de 40m - aproximadamente 10m de fio para cada lado.

Para banda de 30m - aproximadamente 7,5m de fio para cada lado.

Para banda de 20m - aproximadamente 5m de fio para cada lado.

Para banda de 17m - aproximadamente 4,3m de fio para cada lado.

Para banda de 15m - aproximadamente 3,5m de fio para cada lado.

Para banda de 12m - aproximadamente 3m de fio para cada lado.

Para banda de 11m - aproximadamente 2,75m de fio para cada lado.

Para banda de 10m - aproximadamente 2,5m de fio para cada lado.

O Balun Diex é confeccionado com fio de cobre de alta qualidade bem como o ferrite utilizado.
A finalidade de um balun é permitir a conexão de um balanceado, (por exemplo um dipolo) a uma linha desbalanceada, como coaxial, que não é equilibrada, daí o nome, Balun. Sua função é ajudar a eliminar correntes de RF fluindo por fora do cabo coaxial. Em antenas transmissoras, isso é feito apresentando uma alta impedância (resistência), às correntes de RF que fluem por fora da blindagem coaxial. O Balun força as correntes em cada lado dos elementos acionados a serem iguais. Isso é especialmente importante em antenas direcionais porque evita a distorção do padrão do lóbulo causado por correntes desiguais no(s) driver(s). Em um dipolo simples, o Balun, garante que o dipolo, e não a linha de alimentação, está irradiando! Sem o Balun, não só a perda de potencia pode ser bastante significativa, mas as características de radiação do sistema de antena também será seriamente comprometida. Em termos leigos, não será o que você espera do padrão de sua antena. À medida que a linha de alimentação se torna parte da antena, as correntes podem fluir da linha na rede elétrica e nos cabos de TV, mastros de metal, causando uma variedade de problemas (interferências) que podem ser muito difíceis de rastrear. Frequentemente, esses problemas são simplesmente devidos ao desequilíbrio e o a solução é o humilde Balun 1:1.
